ZFY1.2/120(LM-120)型反井鉆機

型號：
LM-120 擴孔徑1.2m（大鉆頭）深度可在120m（巖石硬F8—10）
ZFYD-2500 擴孔徑2.5m（大鉆頭）深度可在200m
小鉆頭（導孔）244mm，為95/8“石油三牙輪（三小輪組成）
大鉆頭（擴孔）1200mm為六個滾刀，4個配平衡論。
重量：2.1噸 鉆桿直徑為：176mm 長度為1000mm
導孔推進力：250kg 擴孔拉力：500kg 轉軸：8—22轉/分（慢） 15—43轉/分（快）
扭矩：31.85千牛米 15.92千牛米


工作條件要求：
1、環境溫度 溫度為5—35℃ 溫度為≤90‰（25℃時） 通風良好，礦塵小，無有害氣體，瓦斯，煤塵量，風塵量負荷【煤礦安全規程】
2、供電，供水： （1）電源電纜不得小于25平方米，電源電壓380V—660V設有饋電開關 QBZ—80或QBZ—120（2臺真空礦用隔爆啟動開關。2連啟動按鈕2個,電機為55KW和11.5KW 2臺，電纜3*50+1*16 3*25+1*10 （2）供水： 水壓為1.2KPa（兆帕），流量為不小于30每小時平方米，水質無腐蝕性，無雜質工業用水。泥漿循環水也可，沖池容量5m³，補充水源水量不小于7.2每小時立方千米，并具有排水，排渣條件（如軌道、絞車、排污泵、風、電點均可）如設泵揚程需是井深的1.5倍。
3、工作場所及運輸 單位：mm 主機運輸尺寸：2290長*1110寬*1429高 工作尺寸：2979*1422*3277 主機重量：8200千克 預轉孔中心3—6m巷道內為平面（坡度不得大于5‰）軌道面距頂板不得小于3.5m圍巖穩定，支護可靠安全，頂板具有吊掛設備起吊點3處（5T設備）
4、巖石硬度：F8-10
5、L-HM 46—100號抗磨液壓油2桶，單桶重量為170kg
6、上口、下口及值班室配有通風電話，并保持24小時暢通與礦方聯系及匯報。
7、人員食堂，宿舍，值班室，倉庫，辦公室（15人宿舍）更衣箱，燈，自救器，便攜，維修間
8、人員勞動合同，證件（安全證）


檢修，保養
1、擴孔大鉆頭（1.2m）重：2.1噸，滾刀6個（按合金刀槽，分3槽，4槽）配套螺栓是M18*180mm，半扣，每個刀4根，配重輪3個，也是20螺栓固定
2、車孔鉆頭（244mm導孔直徑）95/8號，石油三牙輪鉆頭，（三個小輪組成）帶有長簧固定，桿徑：176mm長1000mm
3、壓力管路過慮口（常州市橫林濾油器廠） 型號：2U—H250*20F 流量：250L/min 精度：20UM 額定壓力：32MPa
4、操作臺壓力表：（5塊）40MPa，耐震壓力表（MC，1.5），上海天湖儀表廠（滬質02220108）
5、鉆桿保護膠套：含內、外、扣，需60套（內外為一套） 鉆桿直徑176mm*有效長度1000mm
6、軸向柱塞泵： 型號：25SCY14—1B 公稱排量：25m1/rev 額定壓力：3.5MPa 額定轉數：1500r/min 編號：1017
7、液壓泵： 型號：A7u160LVILPFMO 壓力：32MPa 旋向：L 轉數：1450RPM 功率：55KM
8、支撐壁： 內六角螺栓：M18*40mm
9、動力頭油管墊： 組合墊：直徑內：33mm，外：42mm，厚：2.8mm
10、操作臺控制表說明 1號柄：抱夾起落 2號柄：抱夾張開閉合 3號丙：小吊起落 4號柄：上支撐 5號柄：助力卸扣 6號柄：主推油缸上下運動
11、（1）轉吊：300度范圍內，吊重不超0.5噸。 （2）油箱容積800升，油溫不超過45度，油面高不低于600mm
12、主泵電機：YBKZ-250M-4 付泵：YBKZ-160M-4 1460r/min
13、3個調壓閥 (1)020099987 DZ10-1-30B/210 (2)020473040 DB10-5-30B/315 (3)020473059 DB20-1-30B/315
14、馬達上面中心柱體向下壓快、向上慢
15、大，小鉆頭的按拆順時針為上緊，逆時針為卸松
16、馬達機器故障： （1）機器翁叫聲較大，堵泵 （2）馬達有咔咔金屬聲、需調上蓋單向閥分左、右旋轉
17、動力頭轉動套固定螺絲14個（M20*80mm內六角不含帽）2個鍵。 規格：39.5mm*39.5mm*60mm
18、支撐臂內六角螺栓：M18*50mm M14*50mm 壓油路進出指示： 馬達油口 左路 右路 機械手缸 左路 右路 進油 出油 左主推力油缸 翻轉架缸 左上支撐缸 右主推力油缸 轉盤吊缸 右上支撐缸 控制口，泄進油口 表 動力下推油壓 動力上拉油壓及被壓 馬達油壓 輔助系統油壓 支撐油壓 閥: (1) （2） （3） 減→增 減→增 減→增 動力頭下推背壓 輔助系統油壓 馬達油壓


ZFY1.2/120(LM-120)型反井鉆機——技術參數表：

鉆機型號	ZFY1.2/120 (LM-120)
基本參數
導孔直徑(mm)	244
擴孔直徑(m)	1.2
鉆孔深度(m)	120
出軸轉速(rpm)	5-33
導孔額定扭矩(KN.m)	15
擴孔最大扭矩(KN.m)	30
鉆頭許用最大推力(KN)	250
擴孔最大拉力(KN)	500
鉆孔傾角（°）	60°-90°
主機重量（t）包括搬運車	6.0
主機運輸尺寸(mm) (長×寬×高)	2290×1110×1430
主機工作尺寸(mm) (長×寬×高)	2977×1422×3277
鉆桿有效長度(mm)	1000
鉆孔偏斜率(%)	≤1
電機功率(KW)	66
驅動方式	全液壓驅動
適應巖性:	巖石單向抗壓強度<140Mpa

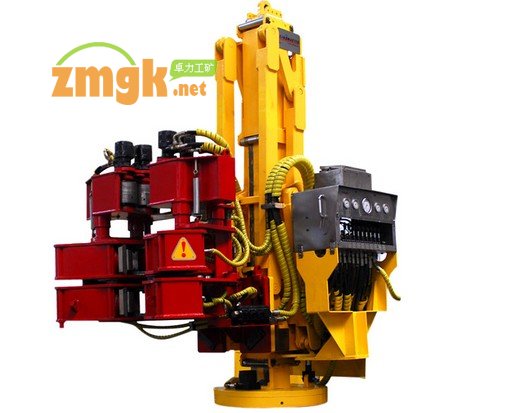

ZFY1.2/120(LM-120)型反井鉆機——產品圖
